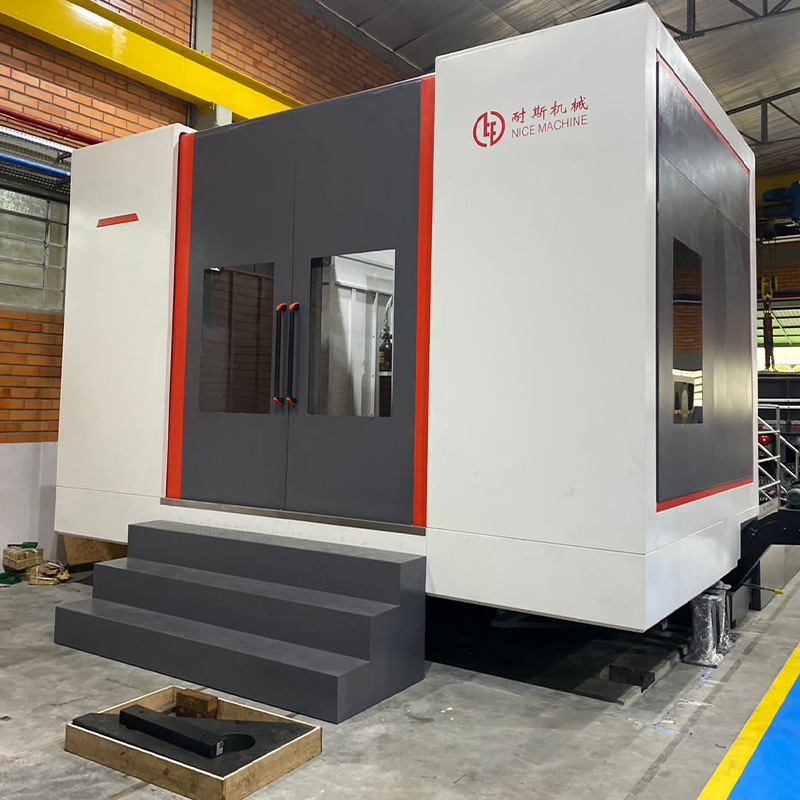

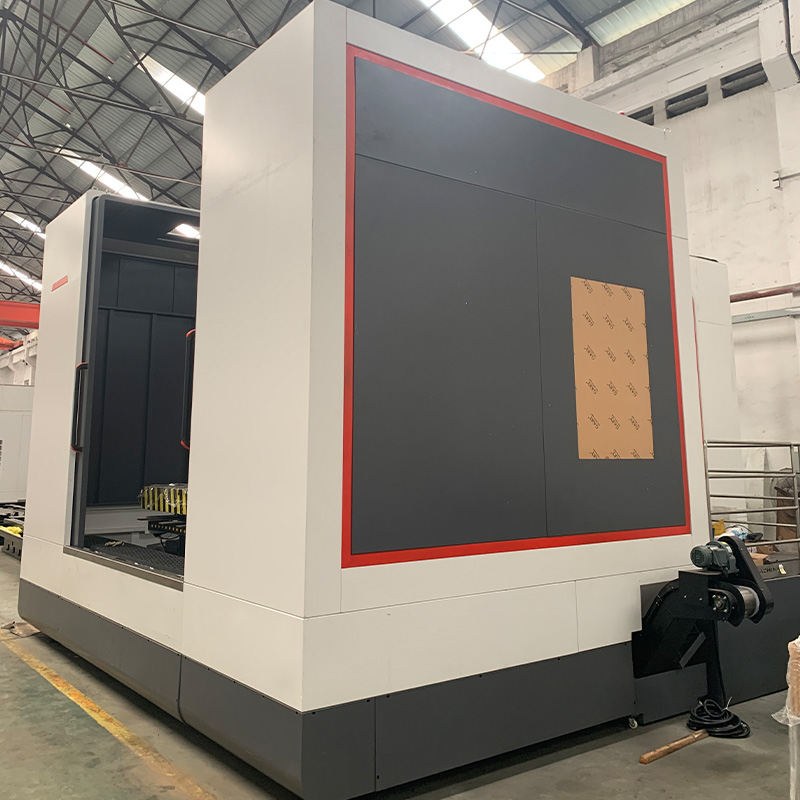

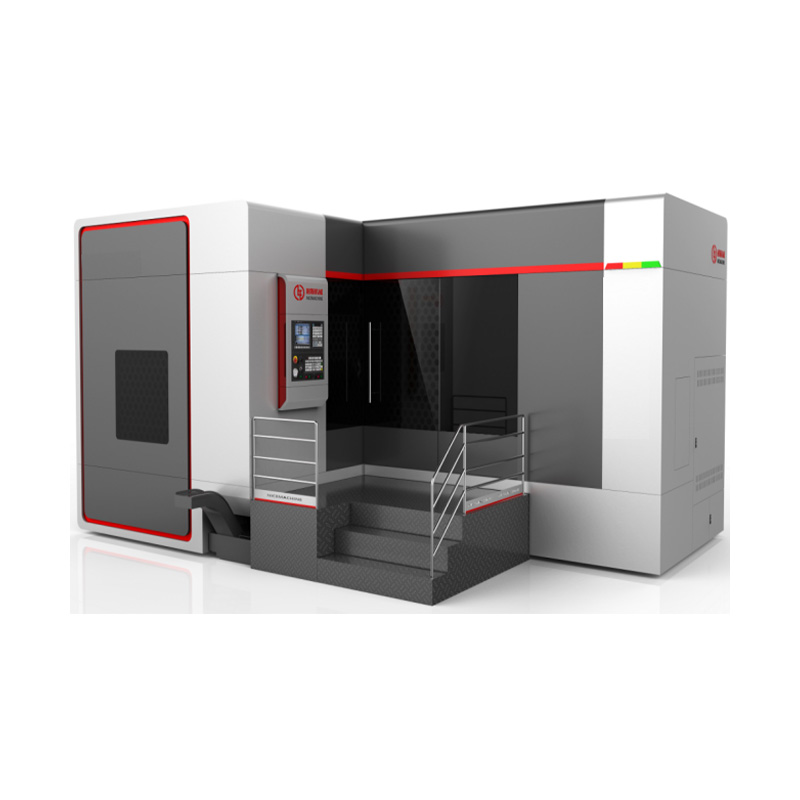

Семиосевой станок NCS7Z2515-1500
Шестиосевой станок для глубокого сверления NCS7Z2515-1500 предназначен в первую очередь для глубокого сверления. Оснащён высокоточным поворотным столом с ЧПУ (ось B), поворотной осью салазок (ось A) и функциями лёгкого фрезерования.
Описание
маркер

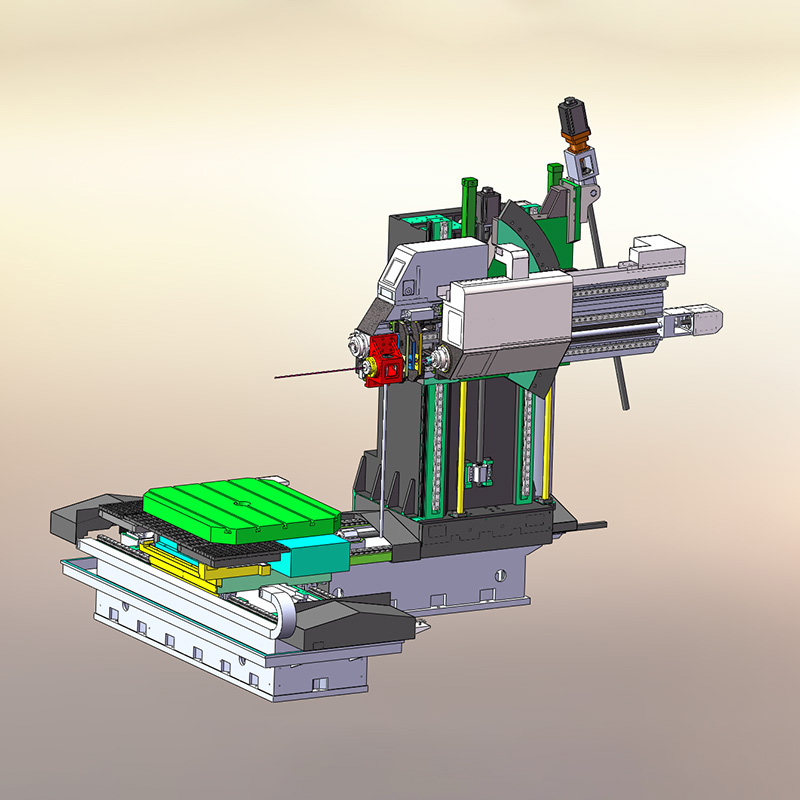

Структура и особенности
Шестиосевой станок для глубокого сверления NCS7Z2515-1500 предназначен в первую очередь для глубокого сверления. Оснащён высокоточным поворотным столом с ЧПУ (ось B), поворотной осью салазок (ось A) и функциями лёгкого фрезерования. Позволяет выполнять пятистороннюю сверлильную и фрезерную обработку за одну установку заготовки, что расширяет технологические возможности станка, значительно повышает точность обработки и эффективность работы, а также эффективно снижает производственные затраты.
Данный станок объединяет передовые технологии современной промышленности:
1.Система управления — используется система ЧПУ SYNTEC.
2.Механические передачи — по осям X, Y, Z, W, A используются высокоточные шариковые винтовые пары с внутренней циркуляцией.
3.Направляющие — по осям X, Y, Z, W используются линейные направляющие качения, обладающие высокой стабильностью точности.
4.Система охлаждения при глубоком сверлении — оснащена системой дистанционного управления, позволяющей подавать различные расход и давление охлаждающей жидкости в зависимости от диаметра сверления.
5.Шпиндель станка — бесступенчатое регулирование частоты вращения с широким диапазоном и рациональной конфигурацией мощности.
Благодаря внедрению вышеуказанных передовых технологий, характеристики станка, точность, диапазон обработки, удобство эксплуатации и производительность достигли передового уровня аналогичного оборудования.
Основные технические параметры
| Модель станка | NCS7Z2515-1500 | |||
| Параметр | Единица изм. | Значение | ||
| 1.Передача | Двигатель шпинделя для фрезерования | Модель | Ail22/8000-B | |
| Номинальная мощность | кВт | 22/26 | ||
| Номинальный крутящий момент | Н·м | 140 | ||
| Максимальная частота вращения | об/мин | 8000 | ||
| Двигатель шпинделя для сверления | Модель | DH13-3-118-18.5/22 | ||
| Номинальная мощность | кВт | 18,5/22 | ||
| Номинальный крутящий момент | Н·м | 117 | ||
| Максимальная частота вращения | об/мин | 8000 | ||
| Двигатель оси X | Модель | BIS 40/2000 | ||
| Номинальная мощность | кВт | 3 | ||
| Номинальный крутящий момент | Н·м | 36 | ||
| Двигатель оси Y | Модель | BIS 40/2000B | ||
| Номинальная мощность | кВт | 3 | ||
| Номинальный крутящий момент | Н·м | 36 | ||
| Двигатель оси Z | Модель | BIS 40/2000 | ||
| Номинальная мощность | кВт | 3 | ||
| Номинальный крутящий момент | Н·м | 36 | ||
| Двигатель оси W | Модель | BIS 22/3000B | ||
| Номинальная мощность | кВт | 3 | ||
| Номинальный крутящий момент | Н·м | 20 | ||
| Двигатель оси A | Модель | BIS 30/2000B | ||
| Номинальная мощность | кВт | 3 | ||
| Номинальный крутящий момент | Н·м | 27 | ||
| Двигатель оси B | Модель | BIS 40/2000 | ||
| Номинальная мощность | кВт | 3 | ||
| Номинальный крутящий момент | Н·м | 36 | ||
| 2.Ход | Ход по оси X | мм | 2500 | |
| Ход по оси Y | мм | 1500 | ||
| Ход по оси Z | мм | 1000 | ||
| Ход по оси W | мм | 2380 | ||
| Ход по оси A | град | +20° ~ -35° | ||
| Ход по оси B | град | 0 ~ 360° | ||
| 3.Обработка | Максимальная скорость резания | мм/мин | 1260 | |
| Ход направляющей втулки | мм | 270 | ||
| Количество держателей инструмента | шт | 3 | ||
| Диапазон диаметров сверления (пушечное сверло) | мм | Ø3 ~ Ø35 | ||
| Диапазон диаметров сверления (сверло с пластинами) | мм | Ø25 ~ Ø60 | ||
| Максимальная глубина сверления (пушечное сверло) | мм | 1500 | ||
| Максимальная глубина сверления (сверло с пластинами) | мм | 1500 | ||
| 4.Рабочий стол | Размер | мм | 2000 × 1600 (ротационный рабочий стол на гидростатических опорах) | |
| Максимальная нагрузка | т | 20 | ||
| Ширина Т-образного паза | мм | 22 | ||
| Шаг Т-образных пазов | мм | 220 | ||
| 5.Шпиндель | Максимальная частота вращения | об/мин | 4500 | |
| Способ передачи | ременной | |||
| Передаточное отношение | 2:3 | |||
| Тип конуса инструмента | BT 50 | |||
| Тип тяги (шомпола) | CAT50-45° с подводом охлаждающей жидкости | |||
| 6.Стружкоудаление | Мощность | кВт | 2,2 | |
| Тип стружкоудаления | магнитный стружкоуборочный конвейер | |||
| 7.Защита | Ограждение станка | полностью закрытое, из листового металла | ||
| Защита направляющих (X) | телескопические кожухи | |||
| 8.Условия эксплуатации | Общая мощность станка | кВт | 100 | |
