Шестиосевой станок NCS6Z0505-500

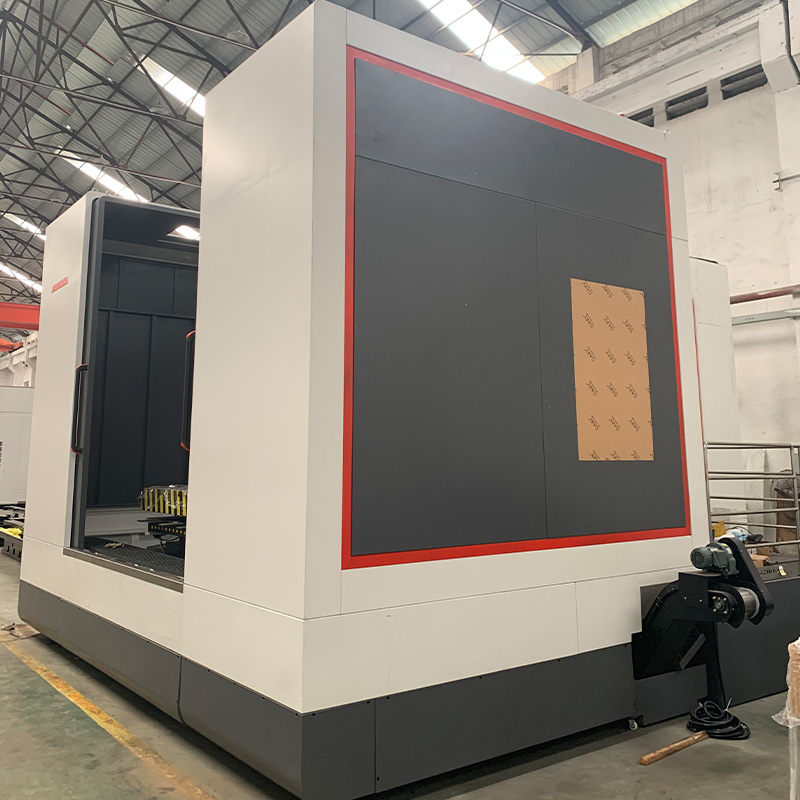

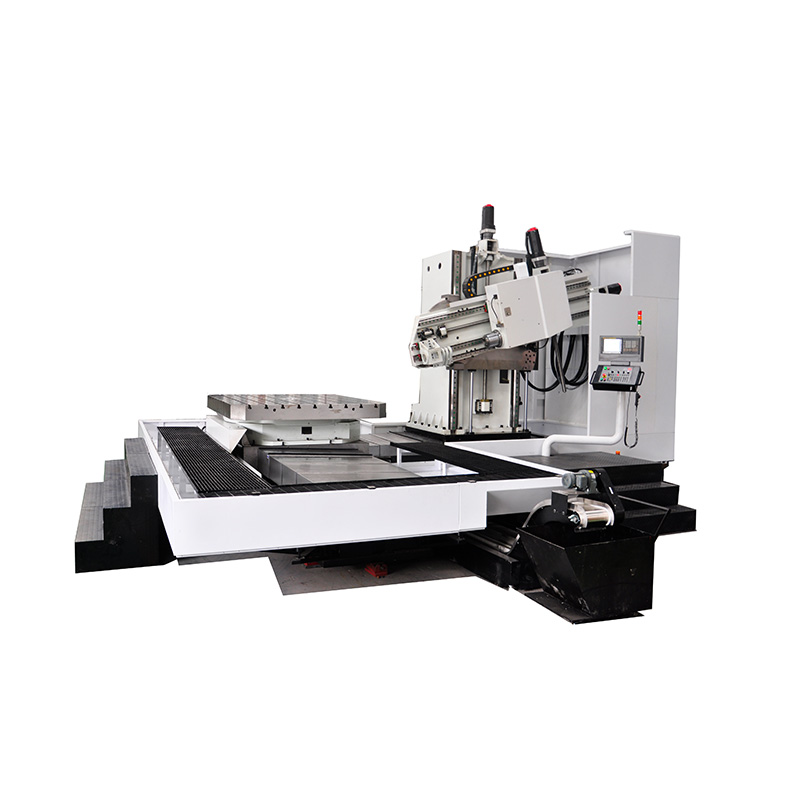

Шестиосевой станок для глубокого сверления NCS6Z0505-500 предназначен в первую очередь для глубокого сверления. Оснащён высокоточным поворотным столом с ЧПУ (ось B), поворотной осью салазок (ось A) и функциями лёгкого фрезерования.
Описание
маркер
Структура и особенности

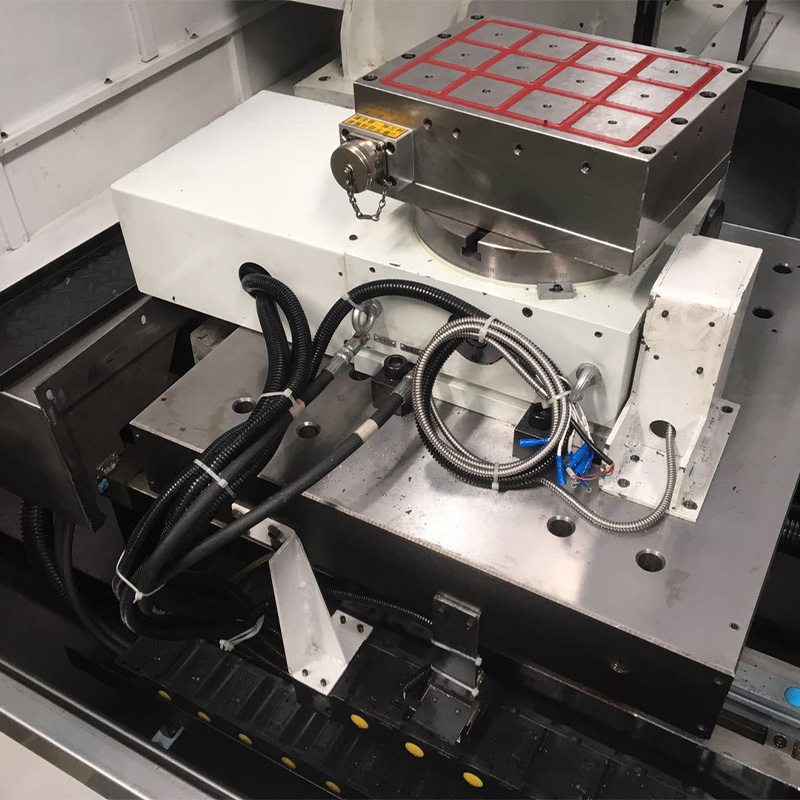

Шестиосевой станок для глубокого сверления NCS6Z0505-500 предназначен в первую очередь для глубокого сверления. Оснащён высокоточным поворотным столом с ЧПУ (ось B), поворотной осью салазок (ось A) и функциями лёгкого фрезерования. Позволяет выполнять пятистороннюю сверлильную и фрезерную обработку за одну установку заготовки, что расширяет технологические возможности станка, значительно повышает точность обработки и эффективность работы, а также эффективно снижает производственные затраты.
Данный станок объединяет передовые технологии современной промышленности:
1.Система управления — используется система ЧПУ SYNTEC.
2.Механические передачи — по осям X, Y, Z, W, A используются высокоточные шариковые винтовые пары с внутренней циркуляцией.
3.Направляющие — по осям X, Y, Z, W используются линейные направляющие качения, обладающие высокой стабильностью точности.
4.Система охлаждения при глубоком сверлении — оснащена системой дистанционного управления, позволяющей подавать различные расход и давление охлаждающей жидкости в зависимости от диаметра сверления.
5.Шпиндель станка — бесступенчатое регулирование частоты вращения с широким диапазоном и рациональной конфигурацией мощности.
Благодаря внедрению вышеуказанных передовых технологий, характеристики станка, точность, диапазон обработки, удобство эксплуатации и производительность достигли передового уровня аналогичного оборудования.
Основные технические параметры
| Модель станка | NCS6Z0505-500 | |
| Параметр | Единица изм. | |
| 1. Диапазон диаметров сверления | мм | Ø3 ~ Ø35 |
| 2. Максимальная глубина сверления | мм | 500 |
| 3. Горизонтальный ход рабочего стола (ось X) | мм | 500 |
| 4. Вертикальный ход шпинделя (ось Y) | мм | 800 |
| 5. Ход перемещения стойки (ось W) | мм | 500 |
| 6. Поворот квадратной ползунной головки (ось A) | град | поворот шпиндельной головки вверх на 20°, вниз на 35° |
| 7. Поворот рабочего стола (ось B) | град | 360 |
| 8. Максимальная частота вращения шпинделя для пушечного сверла | об/мин | 6000 |
| 9. Скорость подачи шпинделя | мм/мин | 0–3000 |
| 10. Мощность двигателя шпинделя для пушечного сверла | кВт | 7,5 |
| 11. Двигатель подачи рабочего стола (ось X) | кВт | 3,1 |
| 12. Двигатель вертикального перемещения шпинделя (ось Y) | кВт | 3,9 |
| 13. Двигатель перемещения шпинделя (ось W) | кВт | 2,4 |
| 14. Двигатель перемещения стойки (ось Z) | кВт | 3,1 |
| 15. Двигатель поворота ползунной головки (ось A) | кВт | 3,9 |
| 16. Двигатель поворотного стола (ось B) | кВт | 2,4 |
| 17. Общая мощность двигателей станка | кВт | 40 |
| 18. Нагрузка на рабочий стол | кг | 350 |
| 19. Минимальное угловое деление рабочего стола | град | 0,001 |
| 20. Площадь рабочего стола (длина × ширина) | мм | 250 |
| 21. Диапазон расхода охлаждающей жидкости | л/мин | 6–110 |
| 22. Габаритные размеры станка (длина × ширина) | мм | 5880 × 4130 |
| 23. Максимальная высота станка | мм | 3650 |
| 24. Масса станка | т | ≈ 11,5 |
