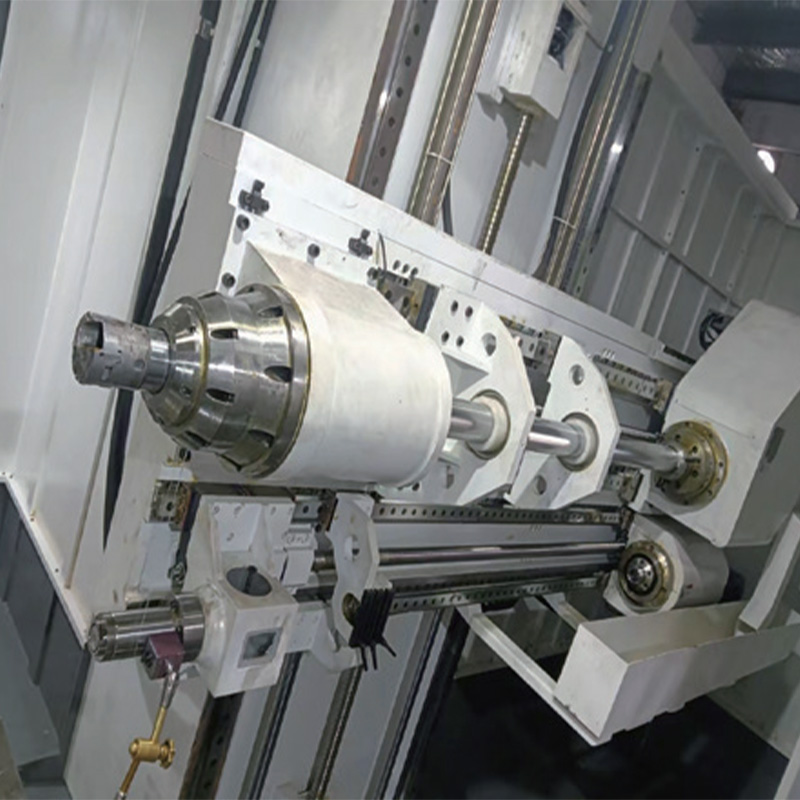

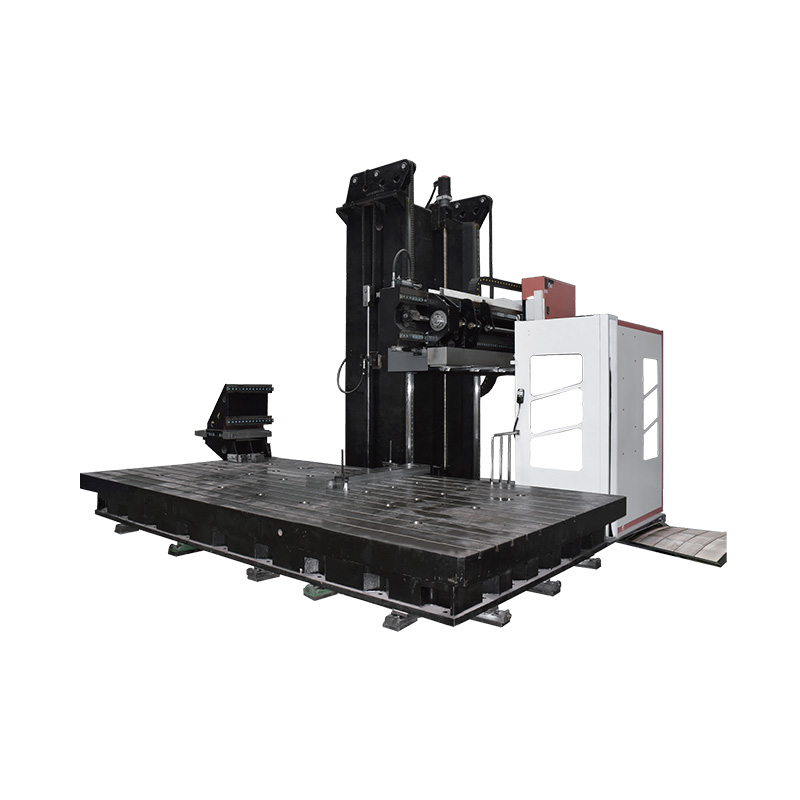

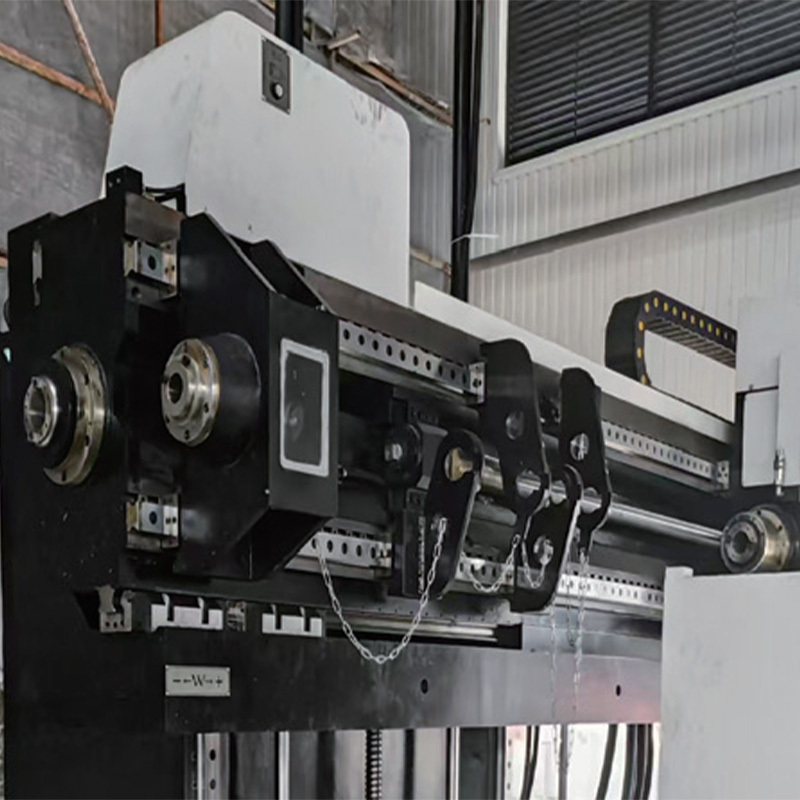

Станок для обработки крупных отверстий методом эжекторного сверления (BTA) NCSP2015
Основные технические параметры оборудования Параметр Единица изм. Значение 1.Передача Двигатель шпинделя BTA Модель DH16-8-573-45-4-750 Мощность кВт 45 Максимальная частота вращения об/мин 3000 Электрический шпиндель для пушечного сверла Модель 200CTD1102050HBA2-6 ...
Описание
маркер
Основные технические параметры оборудования
| Параметр | Единица изм. | Значение | ||
| 1.Передача | Двигатель шпинделя BTA | Модель | DH16-8-573-45-4-750 | |
| Мощность | кВт | 45 | ||
| Максимальная частота вращения | об/мин | 3000 | ||
| Электрический шпиндель для пушечного сверла | Модель | 200CTD1102050HBA2-6 | ||
| Мощность | кВт | 11 | ||
| Максимальная частота вращения | об/мин | 5000 | ||
| Двигатель оси X (с редуктором) | Модель | AM35 | ||
| Мощность | кВт | 5,5 | ||
| Двигатель оси Y (с редуктором) | Модель | AM35 | ||
| Мощность | кВт | 5,5 | ||
| Двигатель оси Z1 (с редуктором) | Модель | AM35 | ||
| Мощность | кВт | 5,5 | ||
| Двигатель оси Z2 | Модель | AM15 | ||
| Мощность | кВт | 3,1 | ||
| 2.Ход | Ход по оси X | мм | 2000 | |
| Ход по оси Y | мм | 1500 | ||
| Ход по оси Z1 | мм | 1550 | ||
| Ход по оси Z2 | мм | 1850 | ||
| 3.Резание | Максимальная скорость резания | мм/мин | 1260 | |
| 4.Рабочий стол | Размер | мм | 2100 × 1400 | |
| Максимальная нагрузка | т | 20 | ||
| Ширина Т-образного паза | мм | 22 | ||
| Шаг Т-образных пазов | мм | 200 | ||
| 5.Шпиндель BTA | Максимальная частота вращения | об/мин | 4000 | |
| Способ передачи | ременной | |||
| Тип конуса инструмента | — | |||
| Тип тяги (шомпола) | — | |||
| 6.Сверление | Диапазон диаметров сверления (пушечное сверло) | мм | Ø3 ~ Ø35 | |
| Диапазон диаметров сверления (BTA) | мм | Ø30 ~ Ø120 | ||
| Максимальная глубина сверления (пушечное сверло) | мм | 1800 | ||
| Максимальная глубина сверления (BTA) | мм | 1500 | ||
| 7.Внутреннее охлаждение | Мощность | кВт | 37 | |
| Давление | МПа | 0–16 | ||
| Расход (эжекторное сверление / BTA) | л/мин | 6 ~ 350 | ||
| Расход (пушечное сверло) | л/мин | 6 ~ 110 | ||
| 8.Внешнее охлаждение (опционально) | Мощность | кВт | 0,75 | |
| Расход | л/мин | 50 | ||
| 9.Гидравлика | Мощность | кВт | 2,2 | |
| Максимальное давление | МПа | 7 | ||
| 10.Стружкоудаление | Мощность | кВт | 0,75 | |
| Тип стружкоудаления | магнитный (магнитный сепаратор) | |||
| 11.Защита | Ограждение станка | полностью закрытое, из листового металла | ||
| Защита направляющих (X/Z) | телескопические кожухи | |||
| 12.Условия эксплуатации | Общая мощность станка | кВт | 105 | |
| Требования к электропитанию | 3Ø 380В ±10%, 50 Гц | |||
| Требование к нейтрали электропитания | требуется | |||
| Температура окружающей среды | °C | 5–40 | ||
| Относительная влажность окружающей среды | % | 30–75 | ||
| Интенсивность вибрации окружающей среды | < 0,5 G | |||
| Требования к окружающей среде | не допускается установка в запылённых, влажных помещениях и в среде с коррозионными газами | |||
| Требования к заземлению | отдельное заземление, сопротивление заземления < 10 Ом | |||
