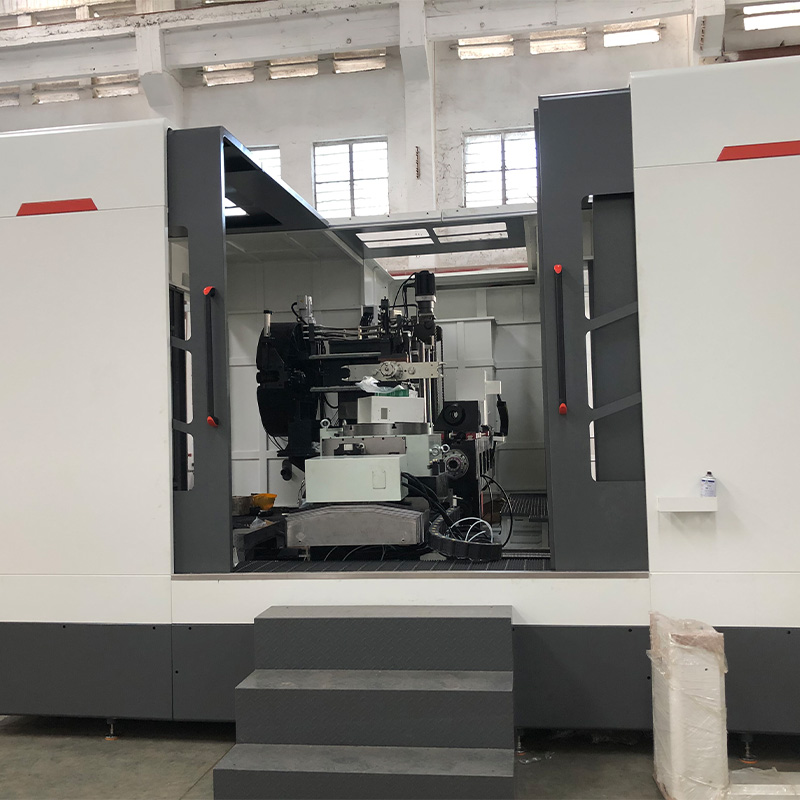

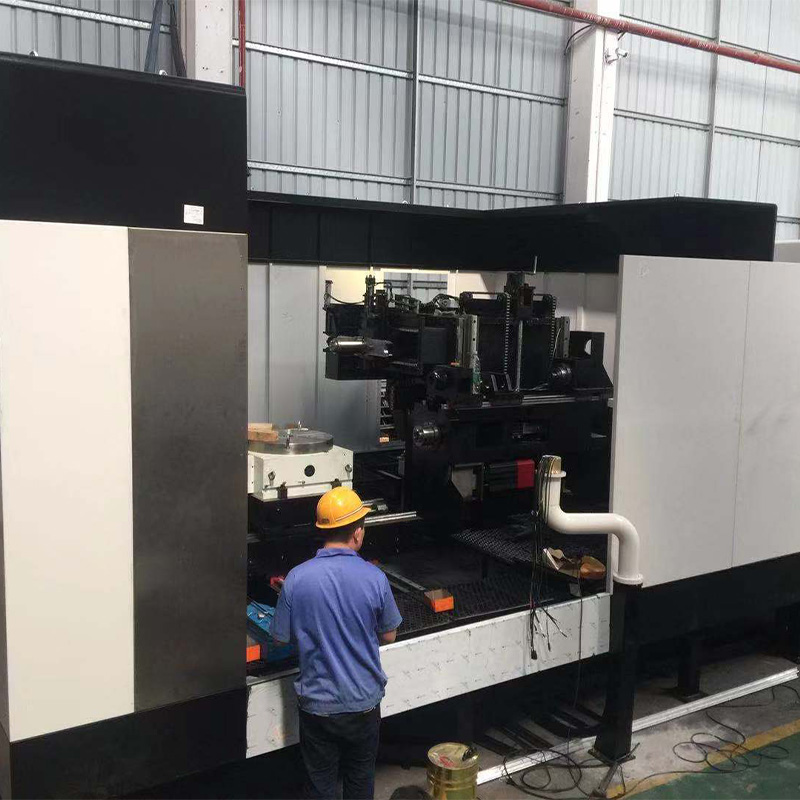

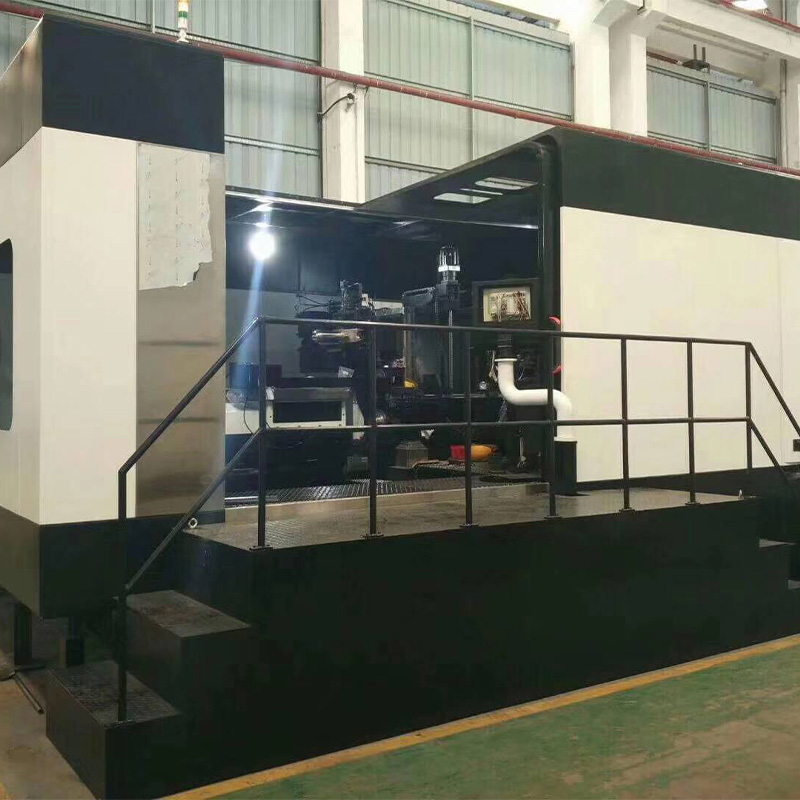

Специализированный станок для горячеканальных систем NCSR1005
Оснащён четвёртой сервоосью W и поворотным столом с ЧПУ, что позволяет выполнять множество операций за одну установку заготовки, повышая эффективность обработки.
Описание
маркер
Описание продукта
1.Сочетает в себе функции глубокого сверления, фрезерования и жёсткого нарезания резьбы метчиком.

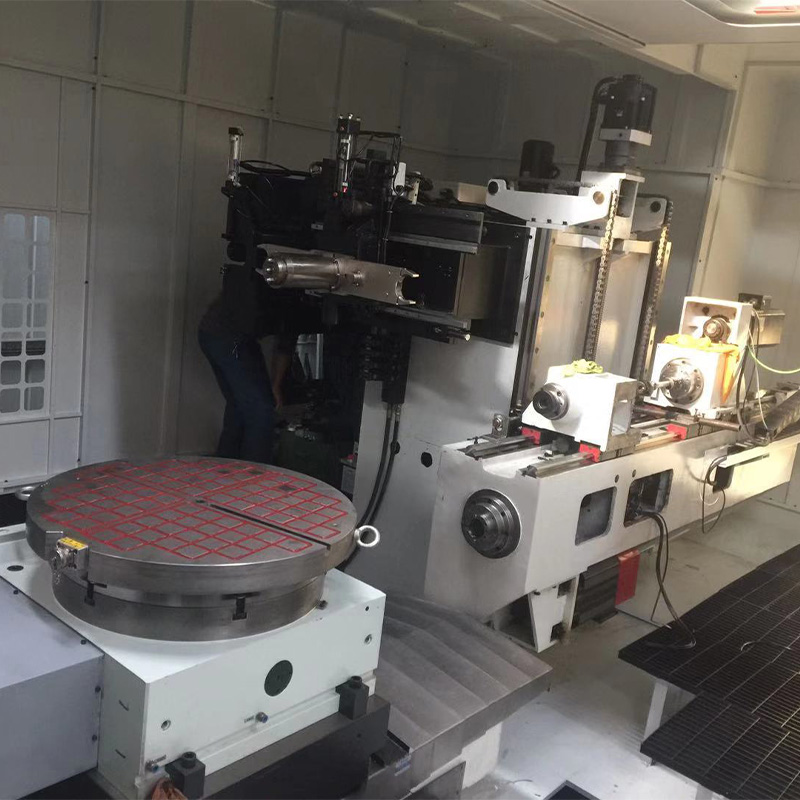

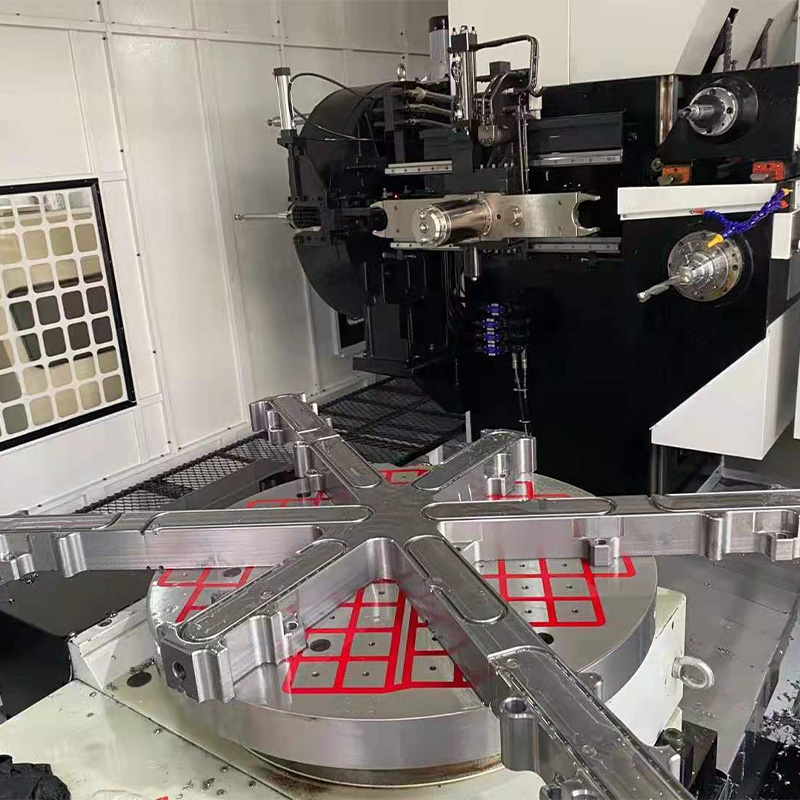

2.Оснащён четвёртой сервоосью W и поворотным столом с ЧПУ, что позволяет выполнять множество операций за одну установку заготовки, повышая эффективность обработки.
3.Основные узлы изготовлены из качественного чугуна с прохождением отпуска (старения) для снятия напряжений, что обеспечивает стабильность станка.
4.Использование линейных направляющих и шариковых винтовых пар известных брендов гарантирует высокую точность обработки.
5.Применение системы ЧПУ «Синьдай» и серводвигателей «Синьдай» обеспечивает стабильность работы станка.
Основные технические параметры станка
| Модель станка | NCSR1005-1000 | |||
| Параметр | Единица изм. | Значение | ||
| 1.Передача | Двигатель шпинделя (сверление) | Модель | DH-10-3-48-7.5/11-4-1500 | |
| Номинальная мощность | кВт | 7,5 | ||
| Номинальный крутящий момент | Н·м | 48 | ||
| Максимальная частота вращения | об/мин | 8000 | ||
| Двигатель шпинделя (фрезерование) | Модель | DH10-4-72-15/18.5-4-2000 | ||
| Номинальная мощность | кВт | 15 | ||
| Номинальный крутящий момент | Н·м | 72 | ||
| Максимальная частота вращения | об/мин | 8000 | ||
| Двигатель оси X | Модель | AM18 | ||
| Номинальная мощность | кВт | 3,9 | ||
| Номинальный крутящий момент | Н·м | 18 | ||
| Двигатель оси Y | Модель | AM28 | ||
| Номинальная мощность | кВт | 5,9 | ||
| Номинальный крутящий момент | Н·м | 28 | ||
| Двигатель оси Z | Модель | AM18 | ||
| Номинальная мощность | кВт | 3,9 | ||
| Номинальный крутящий момент | Н·м | 18 | ||
| Двигатель оси W | Модель | AM15 | ||
| Номинальная мощность | кВт | 3,1 | ||
| Номинальный крутящий момент | Н·м | 15 | ||
| Двигатель оси B | Модель | AM18 | ||
| Номинальная мощность | кВт | 3,9 | ||
| Номинальный крутящий момент | Н·м | 18 | ||
| 2.Ход | Ход по оси X | мм | 1000 | |
| Ход по оси Y | мм | 500 | ||
| Ход по оси Z | мм | 800 | ||
| Ход по оси W | мм | 1050 | ||
| Ход по оси B | град | 0 ~ 360° | ||
| 3.Обработка | Максимальная скорость резания | мм/мин | 4000 | |
| Диапазон диаметров сверления | мм | Ø4 ~ Ø30 | ||
| Максимальная глубина сверления (пушечное сверло) | мм | 1000 | ||
| Максимальная способность нарезания резьбы | мм | M26 | ||
| 4.Шпиндель для фрезерования | Максимальная частота вращения | об/мин | 6000 | |
| Способ передачи | ременной | |||
| Передаточное отношение | 2:3 | |||
| Тип конуса инструмента | BT50 | |||
| Тип тяги (шомпола) | BT50-45° с подводом охлаждающей жидкости | |||
| 5.Шпиндель для сверления | Максимальная частота вращения | об/мин | 6000 | |
| Способ передачи | ременной | |||
| Передаточное отношение | 2:3 | |||
| Тип конуса инструмента | OZ25 | |||
| 6.Условия эксплуатации | Общая мощность станка | 60 кВт | ||
