Машины для притирки пресс-форм NC120-1310
Машины для притирки пресс-форм серии NC — это новая модель вертикальной машины для притирки пресс-форм, специально разработанная нашей компанией для средних и крупных пресс-форм. Данная модель претерпела существенные технические усовершенствования по сравнению с традиционными вертикальными машинами для притирки.
Описание
маркер
Описание продукции

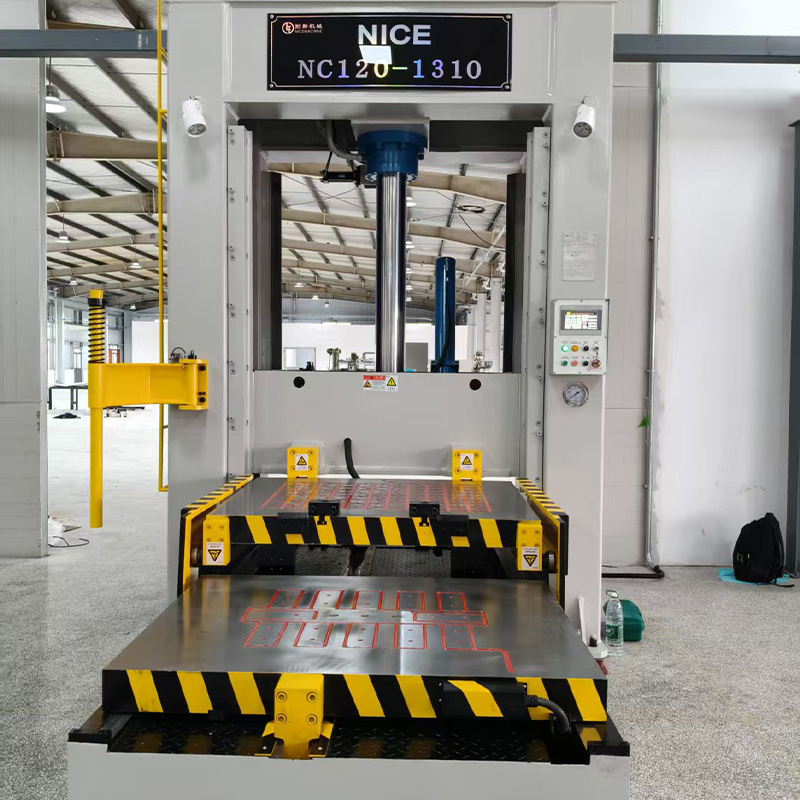

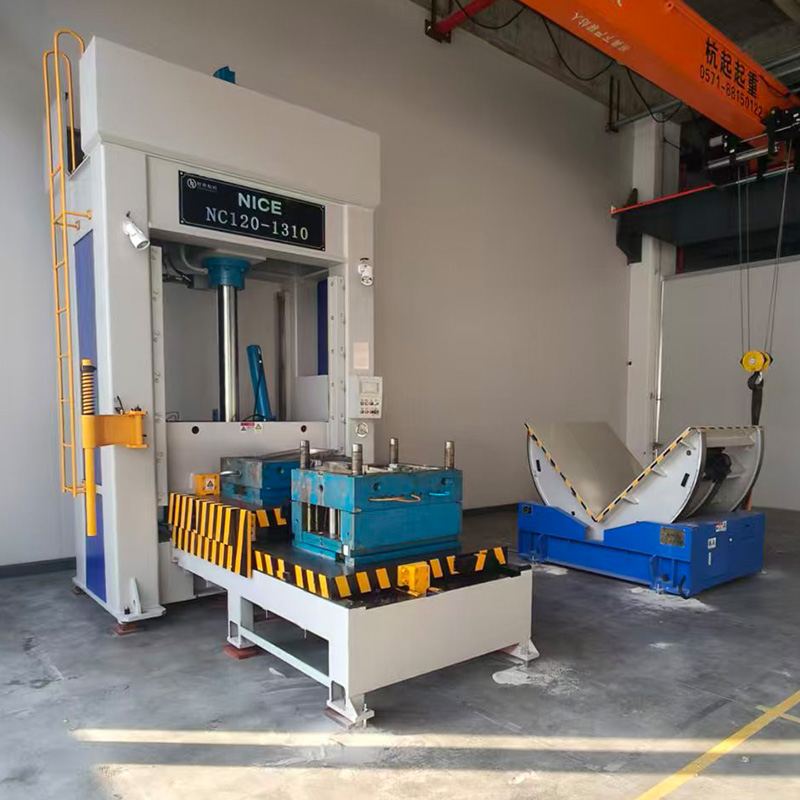

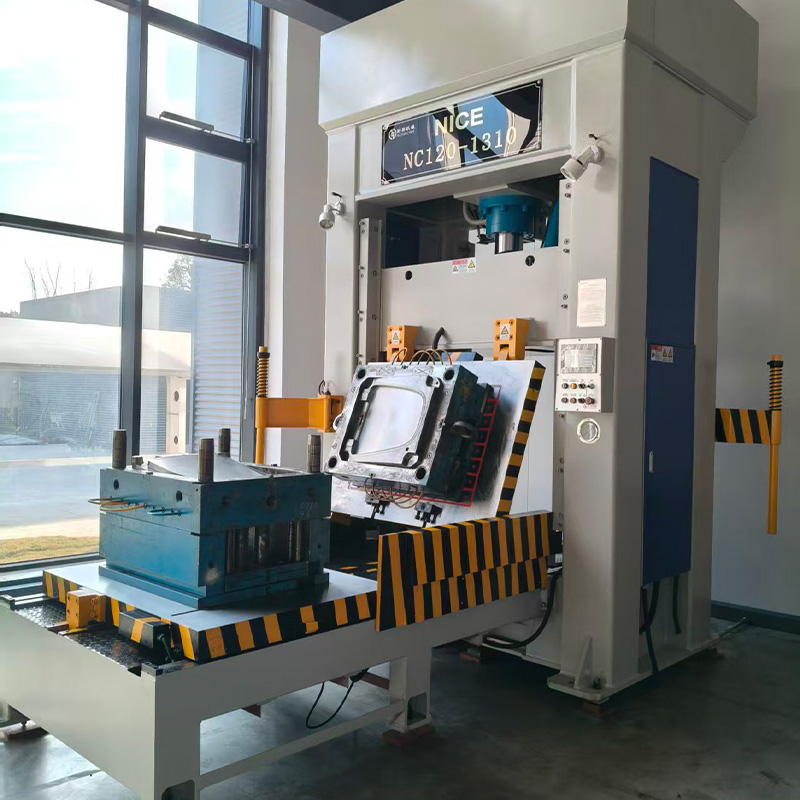

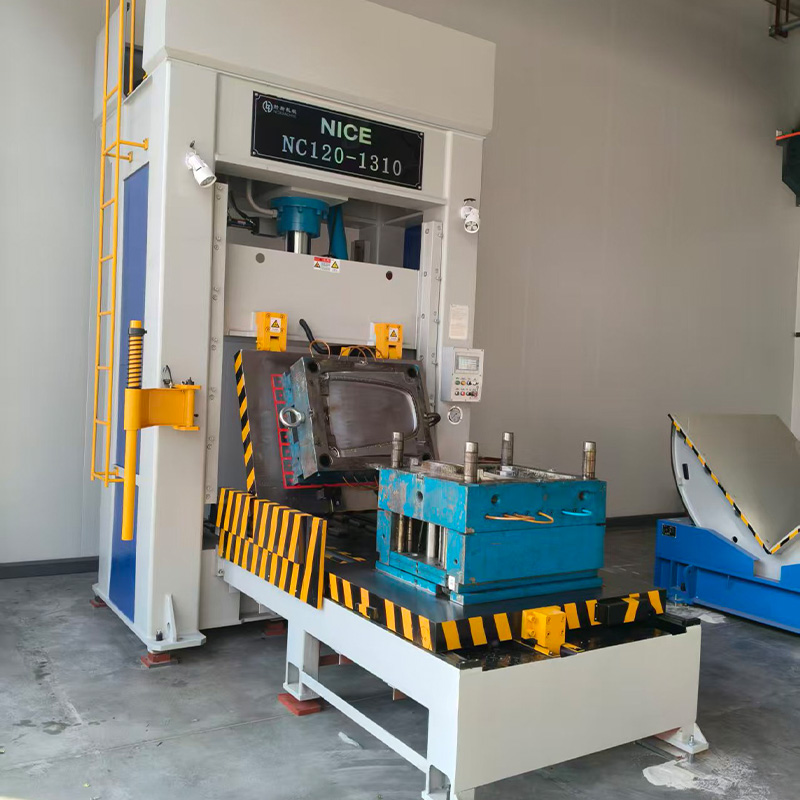

Машины для притирки пресс-форм серии NC — это новая модель вертикальной машины для притирки пресс-форм, специально разработанная нашей компанией для средних и крупных пресс-форм. Данная модель претерпела существенные технические усовершенствования по сравнению с традиционными вертикальными машинами для притирки. Эта серия выпускается в двух исполнениях: с магнитной плитой и с прижимной плитой. Обеспечивается возможность кантования пресс-формы на угол 0–180°. В исполнении с магнитной плитой используется электромагнитная плита с постоянным магнитом, что исключает необходимость в затягивании крепежных винтов и значительно сокращает время на фиксацию пресс-формы. Управление осуществляется с помощью ПЛК (программируемого логического контроллера). Интерфейс «человек-машина» (HMI) обеспечивает простое, быстрое, безопасное и надежное управление. Вся конструкция машины выполнена по рамной схеме. После сварки корпус подвергается вибрационной обработке для снятия остаточных напряжений. Благодаря этому обеспечивается стабильность конструкции, высокая жесткость, малая деформация, длительный срок службы и долговременное сохранение точности.
Технические характеристики
| NC120-1310 | |
| Параметр | Значение |
| Максимальное усилие смыкания пресс-форм | 120 т |
| Максимальное усилие подъема | 40 т |
| Максимальный ход главного гидроцилиндра | 1200 мм |
| Раскрытие пресс-формы | 1300 ± 50 мм |
| Угол кантования | 0–180° |
| Максимальный размер устанавливаемой пресс-формы | 1300 × 1000 мм |
| Габаритные размеры (Д × Ш × В) | 4300 × 3600 × 4650 мм |
| Скорость быстрого подъема/опускания | 70 ± 10 мм/с |
| Скорость медленного подъема/опускания | < 25 мм/с |
| Сила притяжения верхней магнитной плиты | 55 т |
| Сила притяжения нижней магнитной плиты | 40 т |
| Кантующая способность верхней магнитной плиты | 3 т |
| Грузоподъемность нижней магнитной плиты | 8 т |
| Усилие выталкивания | 3 т |
| Ход цилиндра выталкивания | 100 мм |
| Мощность двигателя | 7,5 кВт |
| Ход выдвижения нижнего рабочего стола | 2200 мм |
| Масса оборудования | ≈ 12 т |
